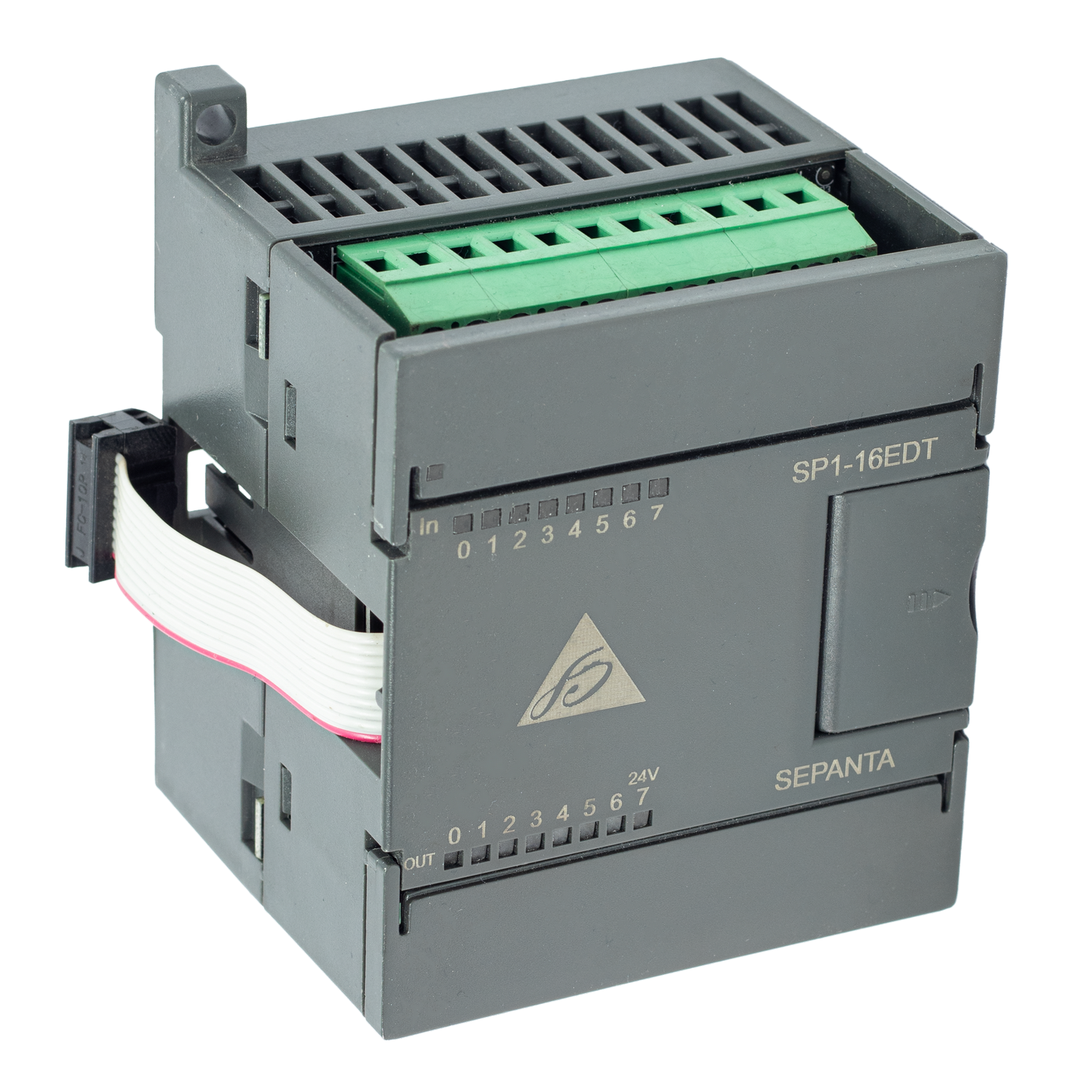

کارت ماژول توسعه (اکسپنشن) سپنتا Sepanta با 8 ورودی و 8 خروجی ترانزیستوری کد SP1-16EDT |
ماژول (کارت) SP1-16EDT از سری کارت‌های 8 ورودی و 8 خروجی ترانزیستوری ساخت شرکت سپنتا می‌باشد. از آن‌جایی که تمام نیازهای یک سیستم کنترلی (تعداد ورودی، خروجی) از طریق PLC اصلی تامین نمی‌گردد و همچنین به جهت ایجاد صرفه اقتصادی، بر اساس نیاز صنعت و برنامه‌نویسان PLC انواع کارت‌های (ماژول) توسعه ورودی و خروجی طراحی و تولید گردیده‌اند. این ماژول‌ها بسته به تعداد ورودی و خروجی PLC دسته‌بندی می‌شوند. ماژول (کارت) SP1-16EDT یکی از مدل‌های ماژول‌های توسعه شرکت سپنتا می‌باشد. این ماژول دارای 8 ورودی و 8 خروجی ترانزیستوری بوده و قابلیت اتصال به PLCهای شرکت سپنتا و همچنین از طریق کابل رابط که توسط این شرکت تولید گردیده قابلیت اتصال به PLCهای شرکت دلتا را دارد.
ماژول SP1-16EDT به صورت جداگانه فاقد تغذیه 24VDC است و تغذیه این ماژول از طریق PLCای که به آن متصل می‌شود تامین می‌گردد.
ماژول SP1-16EDT دارای 8 ورودی و 8 خروجی ترانزیستوری است. تفاوت خروجی‌های رله‌ای و ترانزیستوری در این است که PLCهای با خروجی رله‌ای (R) جریان نامی کنتاکت‌های رله VDC/309A48 و VAC/109SA220 و در خروجی‌های ترانزیستوری (T) جریان نامی 0.39A با ولتاژ کاری 30-SVDC می‌باشد.
ماژول SP1-16EDT فاقد پورت RS485 است و قابلیت شبکه شدن به صورت پروتکل مدباس (RTU&ASCll) و اتصال به HMI را بر روی خود ندارد.
| کد | شرح کالا | ورودی | خروجی رله‌ای | خروجی ترانزیستوری |
| SP1-14DRD | CPU | 8 | 6 | |
| SP1-14DTD | CPU | 8 | 6 | |
| SP1-16EDR | اکسپنشن (ماژول) | 8 | 8 | |
| SP1-16EDT | اکسپنشن (ماژول) | 8 | 8 | |
| SP1-08ED | اکسپنشن (ماژول) | 8 | ||
| SP1-08ER | اکسپنشن (ماژول) | 8 | ||
| SP1-08ET | اکسپنشن (ماژول) | 8 | ||
| SP1-16ET | اکسپنشن (ماژول) | 16 | ||
| SP1-16ER | 16 | |||
| SP1-16ED | 16 |
