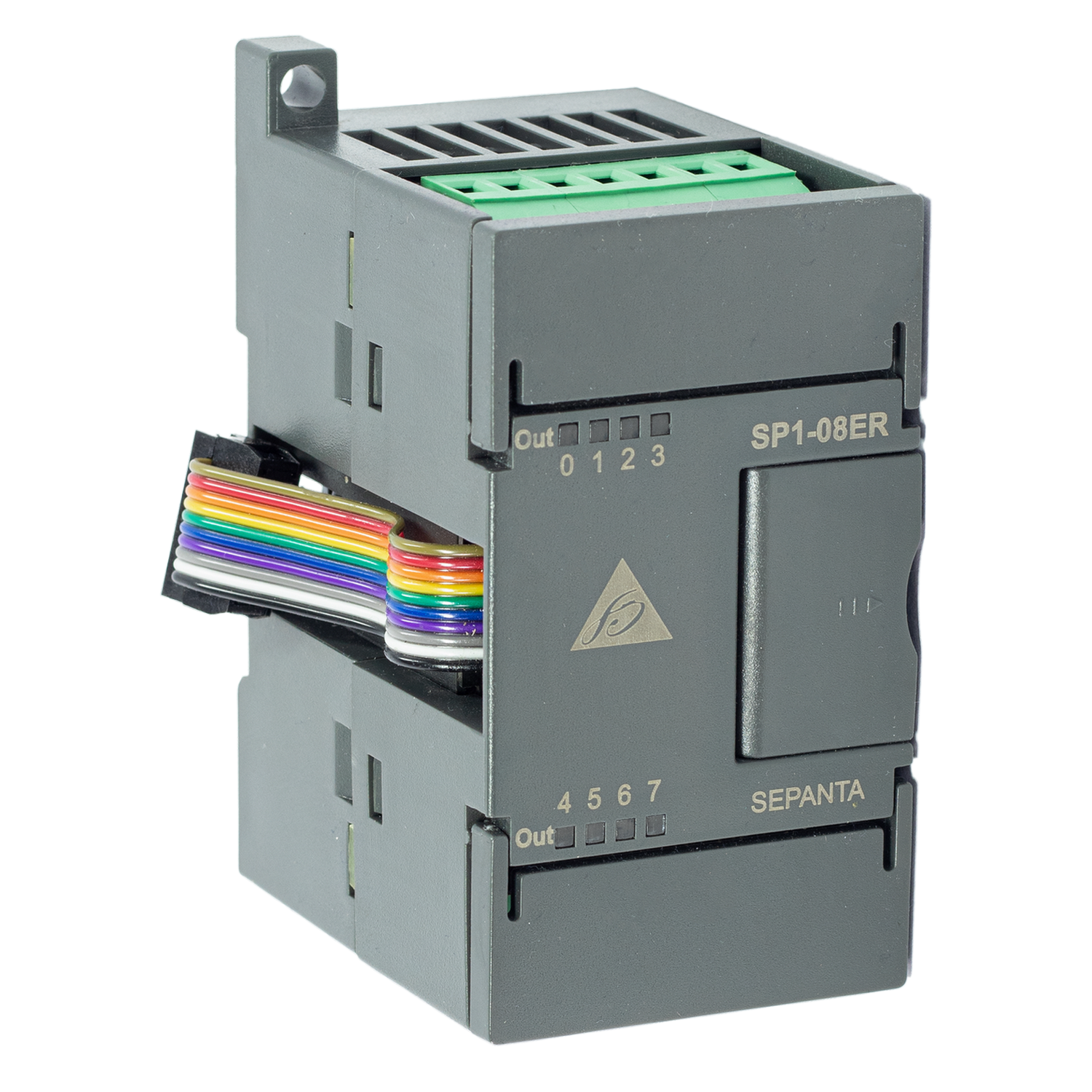

اکسپنشن سپنتا Sepanta با 8 ورودی رله‌ای کد SP1-08ER
ماژول (کارت) SP1-08ER از سوی کارت های خروجی رله ای ساخت شرکت سپنتا می باشد. از آنجایی که تمام نیازهای (تعداد ورودی، خروجی) یک سیستم کنترلی از طریق PLC اصلی تامین نمی گردد و همچنین به جهت ایجاد صرفه اقتصادی، بر اساس نیاز صنعت و برنامه نویسان PLC انواع کارت های (ماژول) توسعه ورودی و خروجی طراحی و تولید گردیده اند. این ماژول ها بسته به تعداد ورودی و خروجی PLC دسته بندی می شوند. ماژول (کارت) SP1-08ER یکی از مدل های ماژول های توسعه شرکت سپنتا می باشد. این ماژول دارای 8 خروجی رله ای بوده و قابلیت اتصال به PLC های شرکت سپنتا و همچنین از طریق کابل رابط که توسط این شرکت تولید گردیده قابلیت اتصال به PLCهای شرکت دلتا را دارد.
ماژول SP1-08ER به صورت جداگانه فاقد تغذیه 24VDC است و تغذیه این ماژول از طریق PLCای که به آن متصل می شود تامین می گردد.
ماژول SP1-08ER دیجیتال دارای 8 خروجی رله ای می باشد و بر روی خود ورودی دیجیتال ندارد، تفاوت خروجی های رله ای و ترانزیستوری در این است که PLCهای با خروجی رله ای (R) جریان نامی کنتاکت های رله VDC/309A48 و VAC/109SA220 و در خروجی های ترانزیستوری (T) جریان نامی 0.39A با ولتاژ کاری 30-SVDC می باشد.
ماژول SP1-08ET فاقد پورت RS485 هستند و قابلیت شبکه شدن به صورت پروتکل مدباس (RTU&ASCll) و اتصال به HMI بر روی خود ندارد.
|
کد |
شرح کالا | ورودی | خروجی رله ای |
خروجی ترانزیستوری |
| SP1-14DRD | CPU | 8 | 6 | |
| SP1-14DTD | CPU | 8 | 6 | |
| SP1-16EDR | اکسپنشن(ماژول) | 8 | 8 | |
| SP1-16EDT | اکسپنشن(ماژول) | 8 | 8 | |
| SP1-08ED | اکسپنشن(ماژول) | 8 | ||
| SP1-08ER | اکسپنشن(ماژول) | 8 | ||
| SP1-08ET | اکسپنشن(ماژول) | 8 | ||
| SP1-16ET | اکسپنشن(ماژول) | 16 | ||
| SP1-16ER | 16 | |||
| SP1-16ED | 16 |
